超精密成形磨床

CNC超精密成形磨床 UPZ-Li系列

CNC Ultra Precision Form Grinding Machine Series

~搭载直线电机，追求高速化，操作容易~

                 ※本机照片中包含部分选配项          ※本机照片中包含部分选配项

产品系列

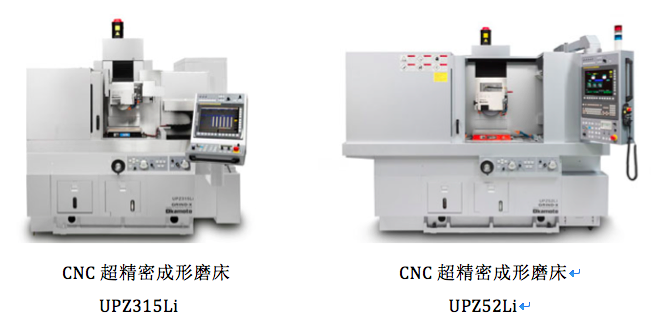

UPZ315Li·UPZ52Li

产品理念

工作台采用直线电机驱动，高机能，高刚性，高速的成形磨削。

产品特点

l   工作台采用直线电机驱动，可【通过高速反向移动进行微细成形磨削】

l   可进行适合多品种少量加工的多位置磨削。

l   具有【1μm以内的反转精度】等的优点。可正确的进行定位，并搭载CCD摄像头，探头等进行在线测量。

l   低悬垂T型一体框架构造，热变量少，3轴闭环控制性能更优越。

l   操作程序采用独立自主开发的软件。砂轮成形磨削·多位置磨削·轮廓磨削。

l   可对应垂直下刀等多种磨削方式。

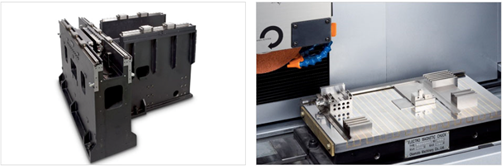

          T型一体框架构造多位置磨削

规格

UPZ-Li系列标准规格

规格项目	单位	UPZ315Li	UPZ52Li
工作台作业面大小（长x宽）	mm	450x170	550x220
工作台上面到砂轮下面的距离	mm	12.5~395	12.5~395
砂轮尺寸（外径x宽x内径）	mm	Φ205x13xΦ31.75
砂轮轴马达	Kw/p	3.7	3.7
机床重量	kg	4000	4500

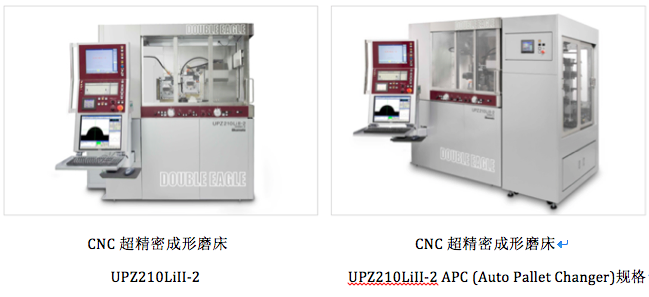

CNC超精密成形磨床 UPZ210LiII-2

CNC Ultra Precision Micro Profile Grinding Machine Series

~搭载2轴并直线电机驱动的超精密成形磨床~

※本机照片中包含部分选配项

产品系列

UPZ210LiII-2

产品理念

从粗加工到精加工无需更换砂轮，终极版微细成形磨床。

产品特点

l   由于在ATC上工件很难进行摆动，而且必须要保持平衡，设置基准，并不适合微细的成形磨削。所以通常需要装载2轴进行对应。

l   利用斜头可进行两侧面加工。分别使用粗加工砂轮和精加工砂轮，可对应尖角及R形的磨削加工。

l   可对应APC。利用CCD摄像头进行画面处理，可记录从初始基准位置到加工位置，可避免在托盘交换时所产生的误差。

l   读取CAD数据→微细加工→CCD摄像头自动测量→公差磨削→工件自动交换的一套循环动作使微细磨削数值化·自动化。

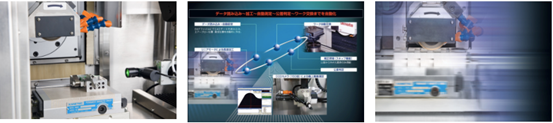

（利用CCD摄像头进行反射）（数据读取→加工→自动测量→交叉判定→工件交换）（直线电机驱动告速反转）

规格

UPZ210LiII-2标准规格

规格项目	单位	UPZ210LiII-2
工作台作业面大小（长x宽）	mm	200x105
工作台上面到砂轮下面的距离	mm	500x120
砂轮尺寸（外径x宽x内径）	mm	Φ205x13xΦ31.75
砂轮轴马达	Kw/p	1.5
机床重量	kg	4600

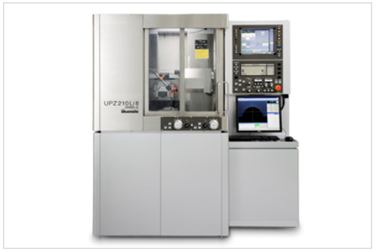

CNC超精密成形磨床 UPZ210LiII

CNC Ultra Precision Micro Profile Grinding Machine Series

~采用3轴直线电机驱动，提高精度稳定性的微细成形磨床~

                                                                                                      CNC超精密成形磨床

                                                                                                              UPZ210LiII

                                    ※本机照片中包含部分选配项



产品系列

UPZ210LiII

产品理念

直线电机驱动的高效率微细成形磨床。

产品特点

l   为了模具的微细加工而开发的超精密微细成形磨床UPZ210LiII。本机在连接器等微细成形模具的加工领域评价良好，作为UPZ210Li的升级版机型进行开发，性能和操作性均有进一步的提升。

l   本机不只左右驱动，包括上下·前后的三轴均为直线电机驱动，各轴的精度稳定性均有提高。并且可在加工前进行CAD数据输入，输入方式更加方便简化。

且搭载3维形状工件加工功能，可对应特殊形状的工件加工。

l   仅需选择加工初始位置及加工结束位置便可生成G编码程序，无需像光学曲线磨床那样设置轨迹。

l   标准设置了粗磨削加工的垂直下刀·连续下刀的程序，缩短了加工时间。

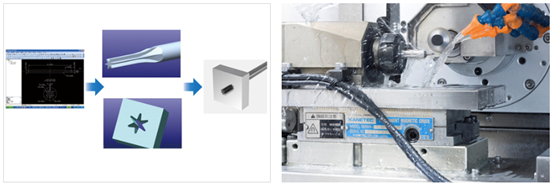

共享火花放电机的模具加工的CAD数据，在UPZ210LiII上的冲子加工实例。↓

应用实例分度加工

规格

UPZ210LiII标准规格

规格项目	单位	UPZ210LiII
工作台作业面大小（长x宽）	mm	200x110
工作台上面到砂轮下面的距离	mm	270x120
砂轮轴马达	Kw/p	1.8
机床重量	kg	6000

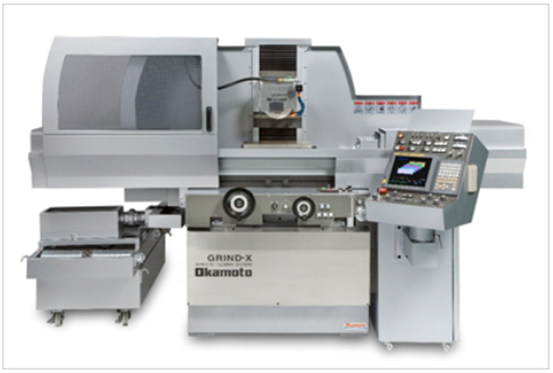

CNC超精密成形磨床 UPZ525NCII

CNC Precision Form Grinding Machine Series

~凹槽·多阶段·轮廓高精度控制~

CNC超精密成形磨床

UPZ525NCII

※本机照片中包含部分选配项

产品系列

UPZ525NCII

产品理念

我社独立自主开发的贴附式立柱结构，可对应高精度的成型磨削加工。

产品特点

l   与行业内的磨床不同，采用我社独立自主开发的贴附式立柱结构。确保上下形成的长导轨及GH的高静刚性，可进行各种平面磨削，成形磨削和镜面磨削加工。

l   上下磨削更高可达317.5mm（磁台高80mm的情况）。不仅可进行嵌块等电子部件的模具两侧加工，边侧加工，还可进行直立加工和高精度6面加工。

l   标准的3方向修砂装置。可根据加工形状选择修砂方式，多种修砂和磨削的复合循环模式也可简单操作。

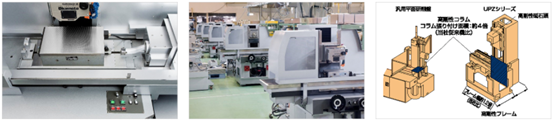

UPZ525NCII磁台部分UPZ525NCII生产线贴附式立柱构造

规格

UPZ525NCII标准规格

规格项目	单位	UPZ525NCII
工作台作业面大小（长x宽）	mm	550x250
工作台上面到砂轮下面的距离	mm	60~397.5
砂轮轴马达	Kw/p	3.7/2
机床重量	kg	3500

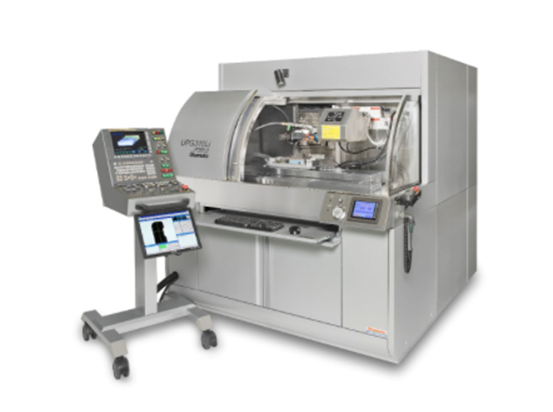

CNC超精密成形磨床 UPZ310Li

CNC Precision Form Grinding Machine Series

~微细成形磨床的更高峰~



产品系列

UPZ310Li

产品理念

为新时代模具部件的轮廓磨削而开发。

产品特点

l   左右驱动采用直线电机。20mm的行程上每分钟500高速反转，大幅度缩短加工时间。

l   机上画面系统添加自动补正功能，微细成形的磨削加工以简图的方式显示。

l   左右导轨面采用可变静压式导轨系统。根据负重可灵活的控制流量将油膜的变化控制在更小的范围之内，可使导轨面整体空隙保持一致。并且工作台的上浮量可控制的均匀且微小，可以得到更好的表面粗糙度。

规格

UPG系列的工件·根据使用目的不同配置会发生变化。

具体的要求请和附近的事务所进行商讨。
